LCD-AG-TFTSD-UART-480272C-43TP

MODUŁ TFT 4i3" ze złączem UART i kartą SD

prosta obsługa przez UART; BUZZER!

elementy graficzne na karcie SD


PL - specyfikacja PDF >>

oprogramowanie do indeksowania obrazków i czcionki:

http://www.artronic.com.pl/pub/TFT-SD-card/





Na karcie SD zapisany jest obraz tła i logo firmy. Obrazy zapisane na karcie SD można błyskawicznie przywoływać po numerze w dowolne miejsce ekranu.

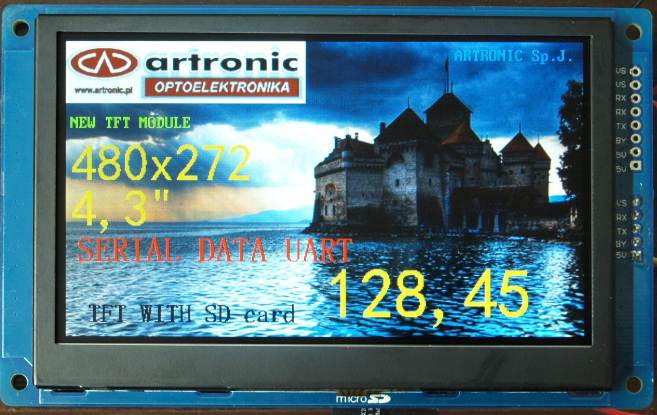

Poniższy kod przesłany przez UART wywołuje efekt przedstawiony na zdjęciu.

CLS 0 ;czyszczenie ekranu

PIC 0 0 0 ;obraz nr 0 z karty na współrzędne 0,0 tło

PIC 1 0 0 ;obraz nr 1 z karty na współrzędne 0,0 logo

STR 360 5 31 ARTRONIC Sp.J. ;wyswietlenie tekstu w pozycji 360,5 kolorem 31

STR 4 68 2016 NEW TFT MODULE

HZ24 20 238 5 TFT WITH SD card

HZ32 10 175 63488 SERIAL DATA UART

HZ48 5 88 65280 480x272

HZ48 5 130 65280 4,3"

HZ64 240 200 65280 128,45
