LCD-AV-SN070B00-R

Wyświetlacz customizowany 888.:8.8.:8.8

7 cyfr + ikonki 3V

4 podłoża 18 linii max. 72 segmenty


Wyjątkowo prosty w obsłudze w przypadku zastosowania w projekcie mikrokontrolera z wbudowanym strownikiem LCD. Przykładowo ATMEGA169 posiada taki kontroler.

Sterowanie segmentami sprowadza się do najprosteszego zapisu danych w rejestrach mikrokontrolera.

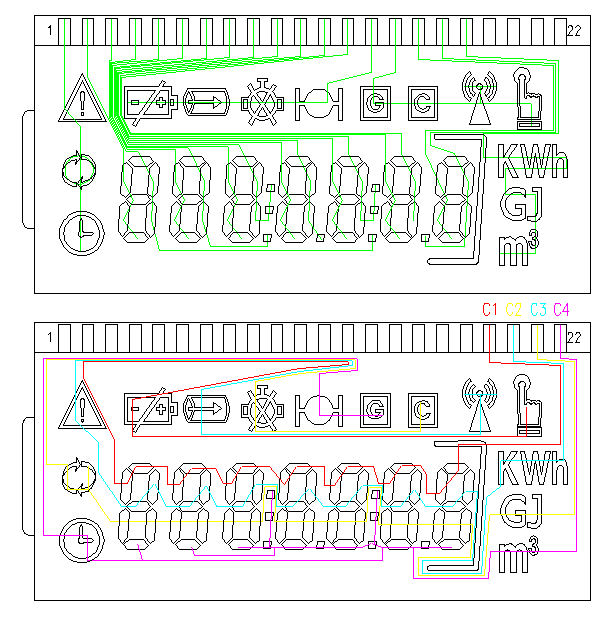

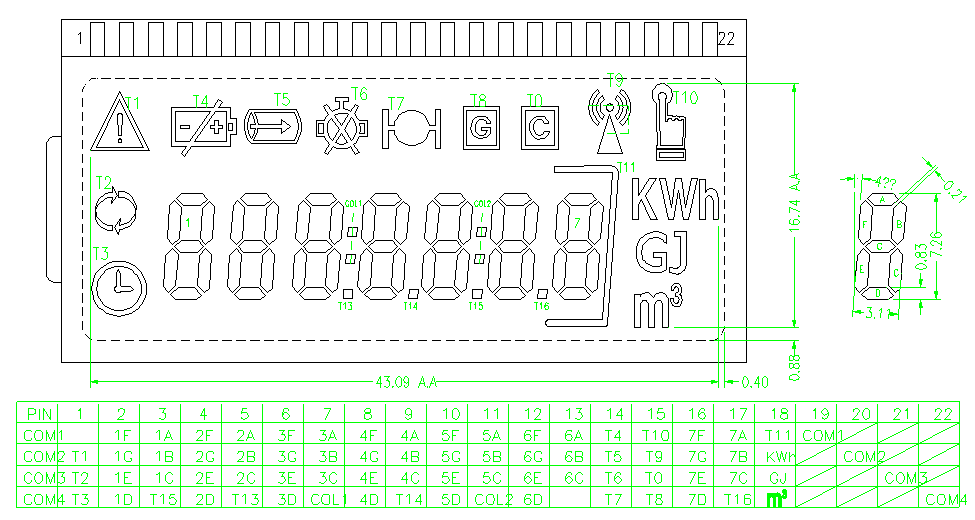

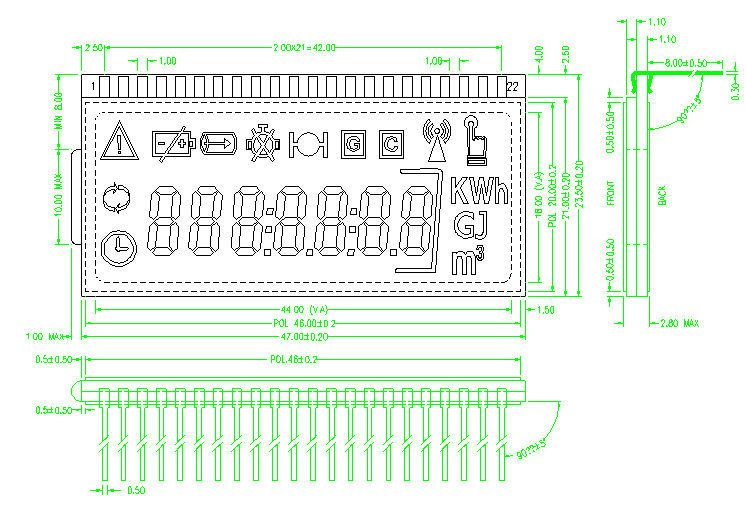

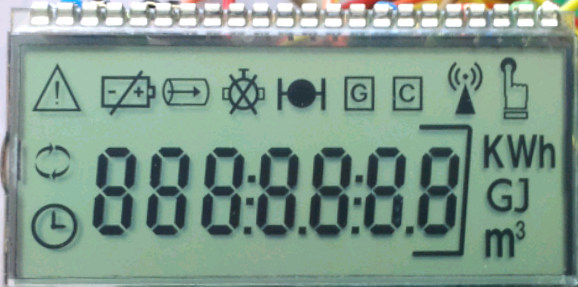

Topologia wyświetlacza pod zdjęciami i przykładem z ATMEGĄ169.
